過積載防止システムEBH2-VW1
用途Use
車両重量の効率的な管理で、過積載を防止。車両の事故防止や環境保全の対策に活用。計測結果のデータ保存も可能。
特徴Features
- ■オールインワンで簡単設置
- 指示計と車種・車番入力テンキーの一体型。簡単に運搬や設置が可能。
- ■屋外設置可能な防雨仕様
- 防滴構造(IP65相当)で屋外設置も安心
- ■2種類のモードを搭載
- スタンダードとカンイの2種類のモードを搭載。
・スタンダード：日時・車種・車番・計量値・判定重量・判定結果のSDカード保存
・カンイ：日時・車種・計量値・判定重量・判定結果のSDカード保存※車種1のみ対象
- ■4種類の重量判定
- ・5,000kg(5t)
・10,000kg(10t)
・15,000kg(15t)
・20,000kg(20t)
・初期設定値は5,000kg(5t)
・操作パネルから設定値の変更が可能
- ★＋LEDデータ表示機
- 過積載防止システムの無電圧接点出力4ch搭載を利用し LEDデータ表示器との連動で判定結果と重量表示が可能。 計測がよりスムーズになり効率的です。
- ★＋車両重量計
- 共和電業社製ポータブル車両重量計と当社の過積載防止 システムの組み合わせにより過積載管理をより効率的に。

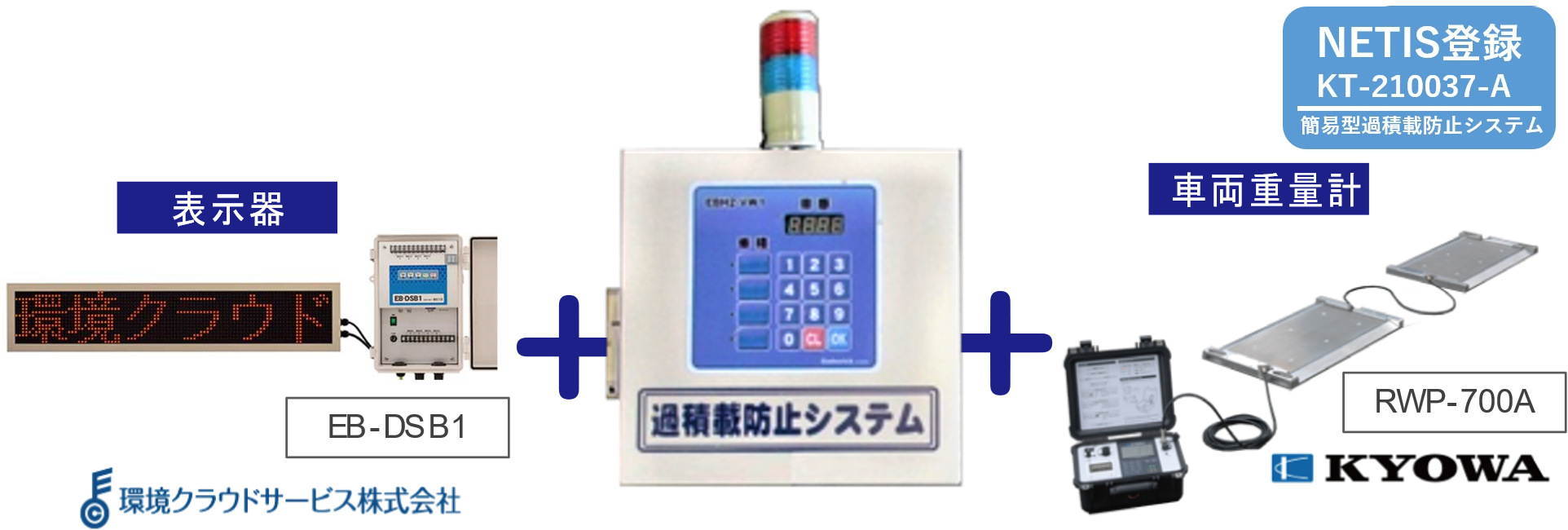

使用イメージ
仕様Specifications
| 外寸法 | Ｗ300mm×Ｄ300mm×Ｈ160mm（突起含まず） |
|---|---|
| 数値文字 | 車番： Ｈ25.4mm×Ｗ14.7mm × 4桁 |
| 本体重量 | 11kg |
| ﾒｲﾝ電源部 | 入力 AC100V A 50/60Hz |
| 消費電流 | 待機時：0.06A 計量時：0.08A 最大：0.36A(突入電流) |
| 電源ヒューズ | 250V 2.0A ミゼットヒューズ(φ5.2ｘ20mm) |
| SD/MMCカードスロット | 2GB以下のSDカード / ﾌｫｰﾏｯﾄ形式：FAT16 |
| 表示器出力 | 2ポート 総延長距離500ｍまで (ｽﾄﾚｰﾄLANｹｰﾌﾞﾙを使用してください) |
| 無電圧接点出力 | 4ポート 接点1：計量OK ・ 接点2：重量超過 接点3：準備完了 ・ 接点4：エラー |
| 電源ケーブル | 3芯0.75sq × 5ｍ |
| 通信ケーブル | 232Cケーブル 5m |
| 対応車両重量計 | 共和電業製RWP-700A、日本製衡所製NS-IBS-0174 |
| 日時保持期間 | 約30日間 |
| 防水・防塵性 | 防塵防水規格IP65相当 |
