風杯型パルス式風速表示一体型計測器EBH2-FLD
用途Use
クレーンを使用する現場や解体現場などで風速を計測!
特徴Features
- ■防雨仕様でそのまま屋外設置可能!
- 防雨仕様(IP23相当)なので屋内外を問わず、設置場所に電源があれば、すぐにでも計測・データ保存・外部表示・警報出力ができます。
- ■壁掛けもできる軽量設計!!
- コンパクトで約3.2kgの計量設計。運搬や設置が容易に行えます。ねじ穴が付いていて壁にとも設置できる筐体です。
- ■視認性に優れたLED表示一体型!
- 高さ25.4mm×幅14.7mmのLED表示器一体型筐体。
視認性に優れていて、数百メートル先からでも数値を確認することができます。
- ■平均風速の時間の設定可能!
- 平均風速のサンプリング時間は、1~10分の間でLCDパネルより設定することができます。
- ■電源供給停止でもデータを安全に保存!
- SDカードへの記録中に電源供給が停止した場合でも、内蔵バッテリーによって安全にそれまでの記録を保存します。
- ■タイマー機能を搭載!
- 作業を行っている時間だけ、夜間だけなどのように、必要な時間帯のみデータを記録するタイマー機能を搭載しています。

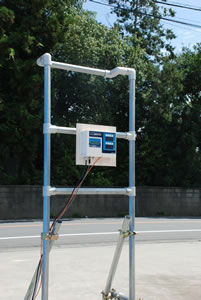

設置写真
取付金具
風速計 単管取付金具(丸形) FS-BCT-A
対応センサーを単管パイプに固定します。単管パイプ上部先端に差し込んで固定します。
<対応機種>
太田計器製作所製 26-SP-T /小松制作所製W21
対応センサーを単管パイプに固定します。単管パイプ上部先端に差し込んで固定します。
<対応機種>
太田計器製作所製 26-SP-T /小松制作所製W21
計測数値Measured Value
■瞬間風速:0~40.0m/s
■平均風速:0~40.0m/s
Q&AFAQ
Q.計測センサーはどれくらい高い位置に設置できる?
A.計測器の設置場所から60メートルの距離まで設置可能です。
標準では30mのケーブルがついています。追加でもうひとつ30メートルのケーブルを接続することができます。
Q.風杯型の特徴は?
A.目で見て、風の動き、強さを確認することができます。
仕様Specifications
外寸法 | W300mm × D81mm × H200mm(突起含まず) |
---|---|
表示文字寸法 | 風速表示:W14.7mm × H25.4mm × 3ケタ(2段) |
本体重量 | 3.2kg |
メイン電源部 | 入力AC100V 1.1A 50/60Hz |
消費電流 | 100V 0.9A |
電源ヒューズ | 250V 2.0A ミゼットヒューズ(Φ5.2 × 20mm) |
SD/MMCカードスロット | 2GB(FAT16フォーマット) |
LANポート | 1ポート(Ethernet 10Mbps) |
表示器出力 | 2ポート(総延長距離500m) ※ストレートLANケーブルのみ |
警報出力 | 1ポート(無電圧接点) |
電源ケーブル | 2m(3芯0.75sq) |
計測器用通信ケーブル | 30m(2芯0.5sq) |
対応計測器 | 風速計 大田計器製作所製 26-SP |
防水・防塵性 | 防塵防水規格IP23相当 |
日報保持期間 | 約30日間 |
パンフレット | ダウンロードはこちら [1.53MB] |
SDカード | トランセンド社製2GB SDカード |
---|---|
警報用回転灯 | 株式会社パトライト製 SKHEシリーズ ※24V電圧出力対応品 |
